一、OA500网络地板的概述
OA500网络架空地板即网络地板是专门适用于写字楼及智能化办公楼的一种架空活动地板,可以根据场地需求灵活铺设。表面采用SPCC硬质冷 轧板,底部采用ST14拉伸板,经拉伸、电焊、磷化、喷塑后,内腔填充425#发泡水泥完成。铺装完成后,表面可黏贴或吸附各种类型方块地 毯、PVC*.磁性地毯等饰材料,易于澌吉。全钢0A智能网络地板适用于各种智能化楼宇、5A甲级写字楼及有架空要求、网络综合布线的场所,更适合于旧办公楼综合 布线的地面改造。
二、OA500网络地板的特点
全钢组合结构,自身重量轻,强度高,耐冲击能力强;尺寸精度高,互相性好;防火、防水性能良好;出线口模具成型,配线容易,地插座安装更方便;拆装方便,安装灵活,表面可贴装,大理石,石材,木地板,地毯,PVC,等可装饰材料,脚感舒适。
三、OA500网络地板的性能
OA500网络地板常规的分为三个承重等级,轻型(CQ.D)标准型(Q.D)重型(B.D)可以根据应用场景办公需求的实际情况来选择,下面为大家介绍一下每个型号的承载和参数。
3.1外观规格:
外观 |
1、外观尺寸 |
500×500×28 mm |
2、板幅极限偏差 |
-0.4 mm |
|
3、板厚极限偏差 |
±0.3 mm |
|
4、表面平整度 |
≤0.6 mm |
|
5、相邻边垂直度 |
≤0.3 mm |
3.2轻型(CQ.D)技术参数:
序 |
技 术 参 数 |
||
产品名称 |
技术要求 |
||
1 |

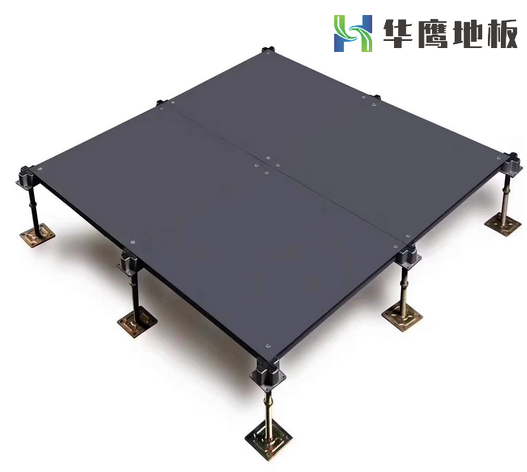

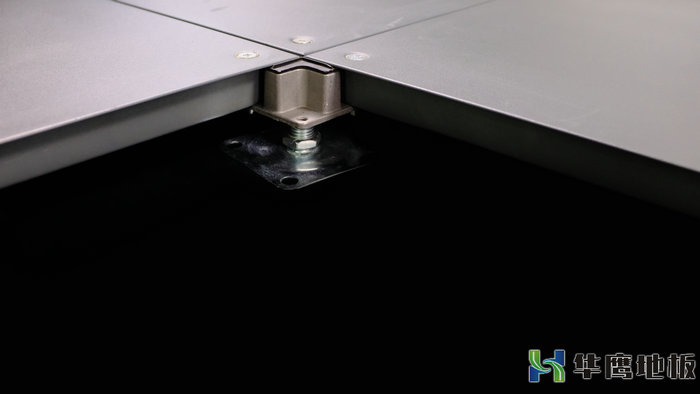

产品及安装图片 |
|
|
2 |
1、面钢板、材质、品牌 |
SPCC-0.5mm,冷轧钢板,宝钢或唐钢等同等品牌 |
|
2、底钢板、材质、品牌 |
ST14-0.5mm,冷轧钢板,宝钢或唐钢等同等品牌 |
||
3 |
内腔填充物 |
425#硅酸盐水泥和J型发泡剂 |
|
4 |
底面喷涂塑粉 |
聚脂环氧粉末涂料 |
|
5 |
产品结构 |
地板为全钢组件,底面采用冷轧拉伸钢板,表面采用冷轧钢板,上下钢板冲压、点焊成形,地板基体表面采用磷化处理,上下钢板间采用超高强度内腔填充发泡水泥填料。 |
|
6 |
1、外观尺寸 |
500×500×28 mm |
|
2、板幅极限偏差 |
-0.4 mm |
||
3、板厚极限偏差 |
±0.3 mm |
||
4、表面平整度 |
≤0.6 mm |
||
5、相邻边垂直度 |
≤0.3 mm |
||
7 |
产品型号 |
HDG.500.28.CQ.D |
|
机械性能 |
|
||
1、集中荷载 |
≥1960 N,挠度≤2mm,永久变形≤0.25mm |
||
2、均布荷载 |
≥9720 N/m2 |
||
3、极限荷载 |
≥5880 N |
||
4、耐冲击性能 |
永久变形≤1.5 mm,不能有塌陷、损坏 |
||
5、滚动载荷 |
滚动载荷2255N,滚动10000次,挠度≤2,永久变形≤0.5mm; |
||
8 |
防火性能 |
|
|
阻燃性能 |
符合BG50222-95《建筑内部装修设计防火规范》中的技术要求:不燃烧材料能达到A级,难燃烧性能≥0.45W/cm2 |
||
9 |
支座材质/表面处理 |
1、 冷轧钢圆、钢圆镀锌处理,支架为上支撑架:支架采用全铝材质,下支撑座:下托钢板为95×95×2.0mm,螺栓直径为M25mm,底板与螺栓焊接而成,支架要求可调并进行镀锌处理。支架性能:在20KN作用力下保持1分钟时,曲挠≤2 mm,支架完好如初。
|
|
10 |
地板系统 |
由地板、支架组成,四角支撑式结构 |
|
11 |
铺装前地面要求 |
平整地面,无起砂,无尘土。 |
|
13 |
地板安装平整度 |
防静电地板施工参照标准:建筑地面工程施工质量验收规范(GB50209-2002) |
|
检查项目 |
检查公差范围 |
||
表面平面度(每2米) |
≤2.0mm |
||
格缝平直(每2米) |
±2.5mm |
||
接缝高低差 |
±1.0mm |
||
板块缝隙宽度 |
±1.0mm |
||
板块间的板缝直线度 |
≤0.5%0 |
||
14 |
轻质隔墙可直接安装在架空地板上 |
如果轻质隔墙可直接安装在防静电地板上,只需将上龙骨安装在顶面上,将沿地龙骨采用梅花状固定射钉的形式直接安装在防静电地板上,然后再在上龙骨和沿地龙骨中安装竖向龙骨和板面,这样安装的轻质隔墙稳定性比较好。 |
3.3标准型(Q.D)技术参数:
序 |
技 术 参 数 |
||
产品名称 |
技术要求 |
||
1 |

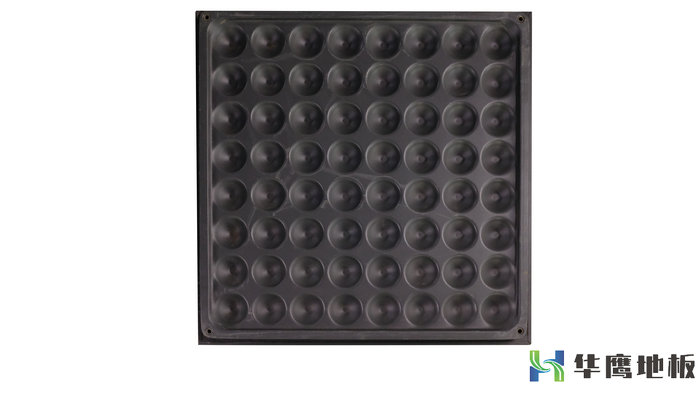

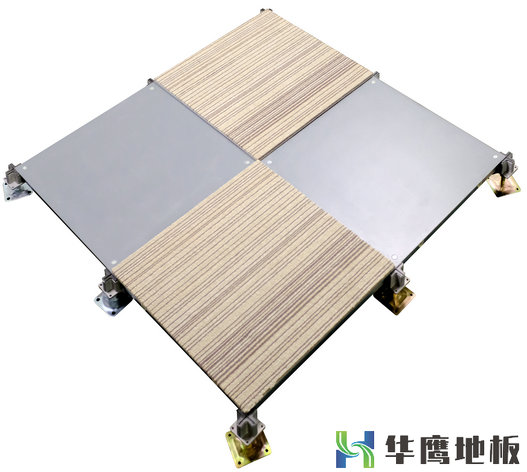

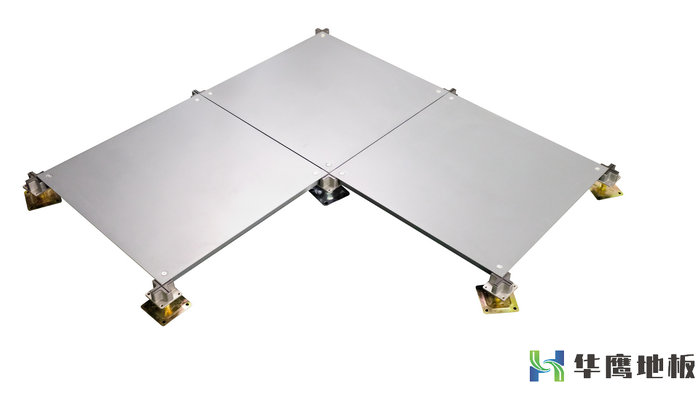

产品及安装图片 |
|
|
2 |
1、面钢板、材质、品牌 |
SPCC-0.6mm,冷轧钢板,宝钢或唐钢等同等品牌 |
|
2、底钢板、材质、品牌 |
ST14-0.6mm,冷轧钢板,宝钢或唐钢等同等品牌 |
||
3 |
内腔填充物 |
425#硅酸盐水泥和J型发泡剂 |
|
4 |
底面喷涂塑粉 |
聚脂环氧粉末涂料 |
|
5 |
产品结构 |
地板为全钢组件,底面采用冷轧拉伸钢板,表面采用冷轧钢板,上下钢板冲压、点焊成形,地板基体表面采用磷化处理,上下钢板间采用超高强度内腔填充发泡水泥填料。 |
|
6 |
1、外观尺寸 |
500×500×28 mm |
|
2、板幅极限偏差 |
-0.4 mm |
||
3、板厚极限偏差 |
±0.3 mm |
||
4、表面平整度 |
≤0.6 mm |
||
5、相邻边垂直度 |
≤0.3 mm |
||
7 |
产品型号 |
HDG.500.28.Q.D |
|
机械性能 |
|
||
1、集中荷载 |
≥29500 N,挠度≤2mm,永久变形≤0.25mm |
||
2、均布荷载 |
≥12500 N/m2 |
||
3、极限荷载 |
≥8850 N |
||
4、耐冲击性能 |
永久变形≤1.5 mm,不能有塌陷、损坏 |
||
5、滚动载荷 |
滚动载荷2255N,滚动10000次,挠度≤2,永久变形≤0.5mm; |
||
8 |
防火性能 |
|
|
阻燃性能 |
符合BG50222-95《建筑内部装修设计防火规范》中的技术要求:不燃烧材料能达到A级,难燃烧性能≥0.45W/cm2 |
||
9 |
支座材质/表面处理 |
2、 冷轧钢圆、钢圆镀锌处理,支架为上支撑架:支架采用全铝材质,下支撑座:下托钢板为95×95×2.0mm,螺栓直径为M25mm,底板与螺栓焊接而成,支架要求可调并进行镀锌处理。支架性能:在20KN作用力下保持1分钟时,曲挠≤2 mm,支架完好如初。
|
|
10 |
地板系统 |
由地板、支架组成,四角支撑式结构 |
|
11 |
铺装前地面要求 |
平整地面,无起砂,无尘土。 |
|
13 |
地板安装平整度 |
防静电地板施工参照标准:建筑地面工程施工质量验收规范(GB50209-2002) |
|
检查项目 |
检查公差范围 |
||
表面平面度(每2米) |
≤2.0mm |
||
格缝平直(每2米) |
±2.5mm |
||
接缝高低差 |
±1.0mm |
||
板块缝隙宽度 |
±1.0mm |
||
板块间的板缝直线度 |
≤0.5%0 |
||
14 |
轻质隔墙可直接安装在架空地板上 |
如果轻质隔墙可直接安装在防静电地板上,只需将上龙骨安装在顶面上,将沿地龙骨采用梅花状固定射钉的形式直接安装在防静电地板上,然后再在上龙骨和沿地龙骨中安装竖向龙骨和板面,这样安装的轻质隔墙稳定性比较好。 |
3.4重型(B.D)技术参数:
序 |
技 术 参 数 |
||
产品名称 |
技术要求 |
||
1 |

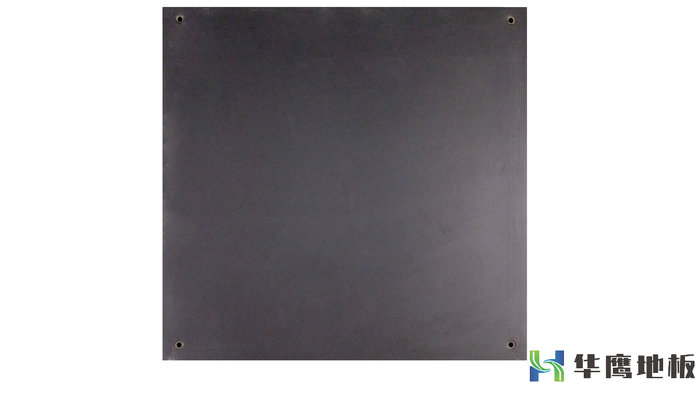

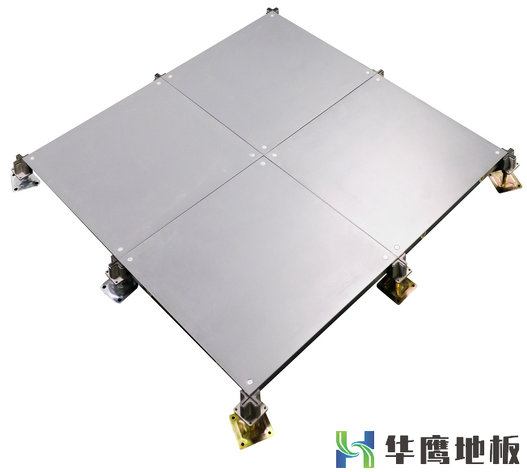

产品及安装图片 |
|
|
2 |
1、面钢板、材质、品牌 |
SPCC-0.6mm,冷轧钢板,宝钢或唐钢等同等品牌 |
|
2、底钢板、材质、品牌 |
ST14-0.6mm,冷轧钢板,宝钢或唐钢等同等品牌 |
||
3 |
内腔填充物 |
425#硅酸盐水泥和J型发泡剂 |
|
4 |
底面喷涂塑粉 |
聚脂环氧粉末涂料 |
|
5 |
产品结构 |
地板为全钢组件,底面采用冷轧拉伸钢板,表面采用冷轧钢板,上下钢板冲压、点焊成形,地板基体表面采用磷化处理,上下钢板间采用超高强度内腔填充发泡水泥填料。 |
|
6 |
1、外观尺寸 |
500×500×28 mm |
|
2、板幅极限偏差 |
-0.4 mm |
||
3、板厚极限偏差 |
±0.3 mm |
||
4、表面平整度 |
≤0.6 mm |
||
5、相邻边垂直度 |
≤0.3 mm |
||
7 |
产品型号 |
HDG.500.28.B.D |
|
机械性能 |
|
||
1、集中荷载 |
≥4450 N,挠度≤2mm,永久变形≤0.25mm |
||
2、均布荷载 |
≥23000 N/m2 |
||
3、极限荷载 |
≥13350 N |
||
4、耐冲击性能 |
永久变形≤1.5 mm,不能有塌陷、损坏 |
||
5、滚动载荷 |
滚动载荷2255N,滚动10000次,挠度≤2,永久变形≤0.5mm; |
||
8 |
防火性能 |
|
|
阻燃性能 |
符合BG50222-95《建筑内部装修设计防火规范》中的技术要求:不燃烧材料能达到A级,难燃烧性能≥0.45W/cm2 |
||
9 |
支座材质/表面处理 |
3、 冷轧钢圆、钢圆镀锌处理,支架为上支撑架:支架采用全铝材质,下支撑座:下托钢板为95×95×2.0mm,螺栓直径为M25mm,底板与螺栓焊接而成,支架要求可调并进行镀锌处理。支架性能:在20KN作用力下保持1分钟时,曲挠≤2 mm,支架完好如初。
|
|
10 |
地板系统 |
由地板、支架组成,四角支撑式结构 |
|
11 |
铺装前地面要求 |
平整地面,无起砂,无尘土。 |
|
13 |
地板安装平整度 |
防静电地板施工参照标准:建筑地面工程施工质量验收规范(GB50209-2002) |
|
检查项目 |
检查公差范围 |
||
表面平面度(每2米) |
≤2.0mm |
||
格缝平直(每2米) |
±2.5mm |
||
接缝高低差 |
±1.0mm |
||
板块缝隙宽度 |
±1.0mm |
||
板块间的板缝直线度 |
≤0.5%0 |
||
14 |
轻质隔墙可直接安装在架空地板上 |
如果轻质隔墙可直接安装在防静电地板上,只需将上龙骨安装在顶面上,将沿地龙骨采用梅花状固定射钉的形式直接安装在防静电地板上,然后再在上龙骨和沿地龙骨中安装竖向龙骨和板面,这样安装的轻质隔墙稳定性比较好。 |
四、 OA500网络地板的施工要求及流程
4.1场地清扫-按业主要求或施工图纸要求放样-测量原始地面误差-水平校正支架-水平仪扫平检验-固定支架-放置中心支架-铺设地板-调整缝隙-地板和地板之间平直-清理-验收交付。
2.主要施工设备:经纬仪、激光水平仪、切割机、电钻、铁锤、水平尺、卷尺、电线电箱等。
4.2全钢网络活动地板安装:
4.21测量、核实建筑面积,确认与施工蓝图符合,若不符合,则勿施工业主或总承包商,说明不符之处。
4.22确认楼面所有区域高度变化,以利地板铺设,可用施工水平仪、经纬仪、或激光扫平仪测试,同时确认现有固定结构物混凝土高度变化,门槛、升降机或地板必须配合有些区域之间高度,决定特殊之完工地板高度与配合基座组成之安装,且使地板有适当之水平面。在现场条件不能使地板水平安装及不能配合所有结构要求时,不要冒然施工,以免施工影响后影响工程品质。
4.23建立起始点(活动地板)根据经纬仪测试结果,再用墨斗线画出两条垂直底线(即X方向Y方向)以决定起始点起墙之方正。架空活动地板另沿垂直地平线按500*500mm或600*600mm分派基座。
4.24.以激光扫平仪为基准,测试基座水平,以确保在2米范围内,其完成面高度水平误差不得超过1.5mm,且整层楼面不得超2.5mm.
4.25开始装设钢制架空地板,沿着底线装四块地板之长度,再一次确认楼面与基座和板面垂直于底线。若不直,须先调整好,否则将会使排列失控而必须从新开始。如果此时地面有任何不平必须调整。
4.3切割周边地板
4.31在装设地板期间,可用收边基座支架侧边切割地板。
4.32每一种收边地板在地板之墙壁,柱子或其他端面处之切割都视为个别的状况,地板必须先测量好,使切割好的地板能符合且紧密结合在墙面之外线墙面和切割好的地板之间的间隙必须在1.5mm之内,切割地板不可太紧,以至用力安装;切割地板必须与其他地板一致,且有相近的公差,铺设时亦不必用力;地板需不规则切割以配合柱子或圆管等。圆弧墙面收边时,必须精确测量且必须切至外观可接受为止。确认所有的切割地板都是以支架适当固定(如有需要可多用额外的支架)且保持水平、平整和排列整齐。
4.33当铺设的架空地板不符合模数时,其不足部分可根据实际尺寸将板面切割后镶补,并配装相应的可调支撑。切割的边应采用环氧树脂漆做防锈处理,当切割边处理后方可安装。
