一、OA500线槽网络架空地板的简介

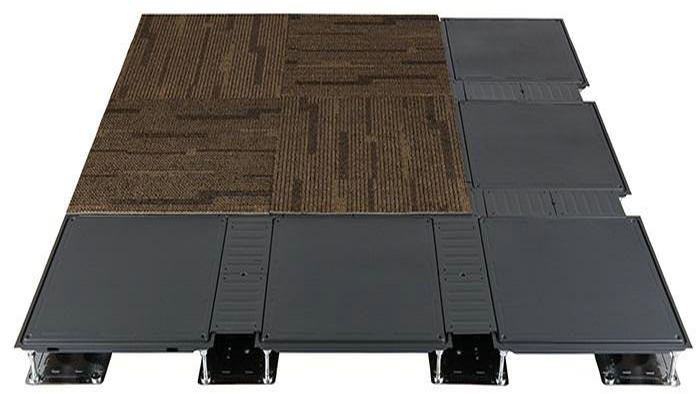

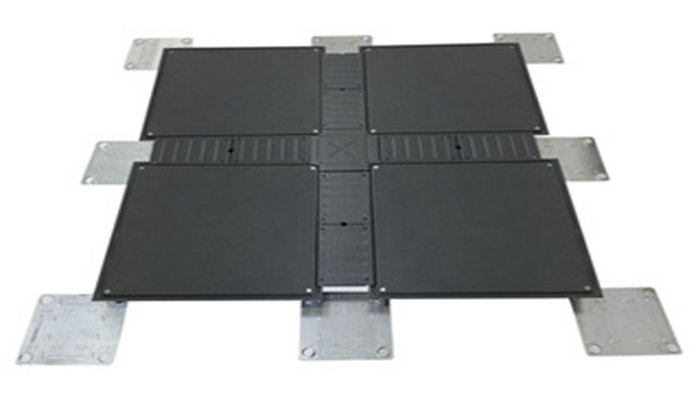

华鹰OA500线槽网络架空地板又称为超低扣槽式多功能OA智能网络地板:是专为方 便综合布线、架空高度要求更低(一般不超过6CM) 而设计的活动地板。这种地板承袭了标准型全钢线 槽架空活动地板的优点,又具有超低铺设各类管线 的能力,而且同一线槽中强、弱电可以互相隔开、 互相屏蔽。在地板铺设好后,只需轻轻掀起线槽盖 板就可以铺设、维修各类管线,所以一投向市场, 就吸引了大批消费者,受到广大客户的欢迎。 此类型地板的诞生,进一步增加了办公楼层净高空 间,提升了办公写字楼的销售市场竞争力。



二、OA500线槽网络架空地板的特点


 产品特点:采用优质冷轧钢板,经拉伸后点焊成形,外表经磷化后进行喷塑处理,内腔填充发泡水泥,四角带有角锁孔。最低板面高度可调为5cm。

1、全钢组件,机械性能高,承载能力强,防火性能好;

2、自身重量轻,可减轻楼面荷重;

3、表面静电喷塑、柔光、耐磨、防腐蚀;

4、尺寸精确高,互换性能好,安装简单、维修方便;

5、表面可以铺设方块地板,美观大方,装饰性强。



三、OA500线槽网络架空地板的机械性能


OA500网络地板常规的分为三个承重等级,轻型(CQ.D)标准型(Q.D)重型(B.D)可以根据应用场景办公需求的实际情况来选择,下面为大家介绍一下每个型号的承载和参数。

3.1外观规格:

外观

1、外观尺寸

500×500×28 mm

2、板幅极限偏差

-0.4 mm

3、板厚极限偏差

±0.3 mm

4、表面平整度

≤0.6 mm

5、相邻边垂直度

≤0.3 mm

3.2轻型(CQ.D)技术参数:

技 术 参 数

产品名称

技术要求

1

产品及安装图片



2

1、面钢板、材质、品牌

SPCC-0.5mm,冷轧钢板,宝钢或唐钢等同等品牌

2、底钢板、材质、品牌

ST14-0.5mm,冷轧钢板,宝钢或唐钢等同等品牌

3

内腔填充物

425#硅酸盐水泥和J型发泡剂

4

底面喷涂塑粉

聚脂环氧粉末涂料

5

产品结构

地板为全钢组件,底面采用冷轧拉伸钢板,表面采用冷轧钢板,上下钢板冲压、点焊成形,地板基体表面采用磷化处理,上下钢板间采用超高强度内腔填充发泡水泥填料。

6

1、外观尺寸

500×500×28 mm

2、板幅极限偏差

-0.4 mm

3、板厚极限偏差

±0.3 mm

4、表面平整度

≤0.6 mm

5、相邻边垂直度

≤0.3 mm

7

产品型号

HDG.500.28.CQ.D

机械性能


1、集中荷载

≥1960 N,挠度≤2mm,永久变形≤0.25mm

2、均布荷载

≥9720 N/m2

3、极限荷载

≥5880 N

4、耐冲击性能

永久变形≤1.5 mm,不能有塌陷、损坏

5、滚动载荷

滚动载荷2255N,滚动10000次,挠度≤2,永久变形≤0.5mm;

8

防火性能


阻燃性能

符合BG50222-95《建筑内部装修设计防火规范》中的技术要求:不燃烧材料能达到A级,难燃烧性能≥0.45W/cm2

9

支座材质/表面处理

1、 冷轧钢圆、钢圆镀锌处理,支架为上支撑架:支架采用全铝材质,下支撑座:下托钢板为95×95×2.0mm,螺栓直径为M25mm,底板与螺栓焊接而成,支架要求可调并进行镀锌处理。支架性能:在20KN作用力下保持1分钟时,曲挠≤2 mm,支架完好如初。


10

地板系统

由地板、支架组成,四角支撑式结构

11

铺装前地面要求

平整地面,无起砂,无尘土。

四、OA500线槽网络架空地板维修保养


用户使用说明及日常保养:

◆使用场地及环境要求:

温度:10-30℃ 其中OA地板5-35℃

相对湿度:RH30-70%

温度变化率:△T≦15℃/每小时,要不凝露。

震动:无经常的震动(源)

化学环境:无高腐蚀挥发物质。

◆ 进入场地是尽量做到先换软鞋或拖鞋,切忌脚穿带钉或者硬底鞋进入场地,确保地板面料等完好无损。

◆活动地板表面禁止用水冲洗,应用吸尘器或拧干拖把托扫,以防活动地板表面装饰面起皮及下部金属部件腐蚀。


◆禁止硬物、锐器挤压、冲击、撞击、划伤装饰表面。

◆活动地板开启或安装,应使用专用吸盘器轻拿轻放,不得采用金属工具硬撬,以免地板损坏。

◆走廊、出入口、走道、及通行量最多的地方,应避免过重负荷,否则易损坏地板

◆对于长期重载荷情况,当机器的一只脚重量大于地板承载等级的3/1时。应在地板相应的部位加辅助支撑,否则容易造成地板变形。

◆地板铺设成后,走路可能产生声音,这与地坪有关,非地板本身的质量问题。

◆不要使用超重物品,易损坏地板。

◆不要对地板进行随意更改,若需要更改,需联系本公司专业施工人员。

◆不要用吸盘吸着地板随意移动,途中可能存在脱落,有可能砸伤其他物品或人员。

◆拿地板时应带防滑手套,否则容易损伤手。

◆避免地板在阳光下直照,以免地板面层出现过早的退色变色或老化。

◆请不要在地板下铺设煤气,水管,如大面积掀起地板进行布线时请通知我司,并派专业技术施工人员进行整修和维护。
