1、产品名称
全钢架空网络地板及配套材料。

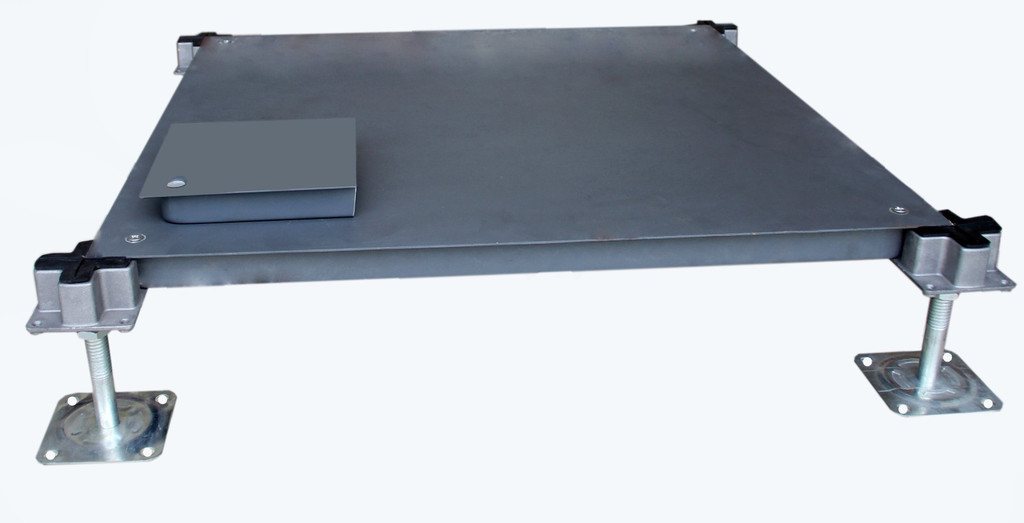

此项产品为全钢架空地板，规格型号500×500×28mm，结构设计形式为：上、下选用优异冷轧钢板和拉伸钢板经拉伸、点焊挤压成型，表面经磷化处理后完成热固性环氧喷涂加工处理，做到:防腐、柔光、耐磨成效。地板内壁添充高强度发泡混凝土。产品特性做到阻燃、防水、防霉、抗菌、不含重金属的效能。
2、OA网络地板产品结构
地板
上板：SPCC冷轧硬质钢板，它的厚度为0.7mm，要确保地板刚性及承载能力；底板：优异ST14深冲钢板，它的厚度为0.7mm，要确保地板成型模样好，荷载能力高；中心添充基材：425#优异发泡混凝土。
基座：
基座选用焊接工艺，上托为十字铝头，上托安装带有PVC限位减震垫片，有效降低噪音；底盘边长为75mm×75mm，它的厚度2.0mm厚钢板，基座有±20mm的高度可供调节，地坪误差超出调节范围，须定制不同高度的基座满足安装。
基座表面须镀锌加工处理，以防止出现生锈，来要确保地板系统就可以正常发挥性能。
基座组装支撑体系能在抗住20KN竖向作用力条件下持续1分钟支架完好如初。

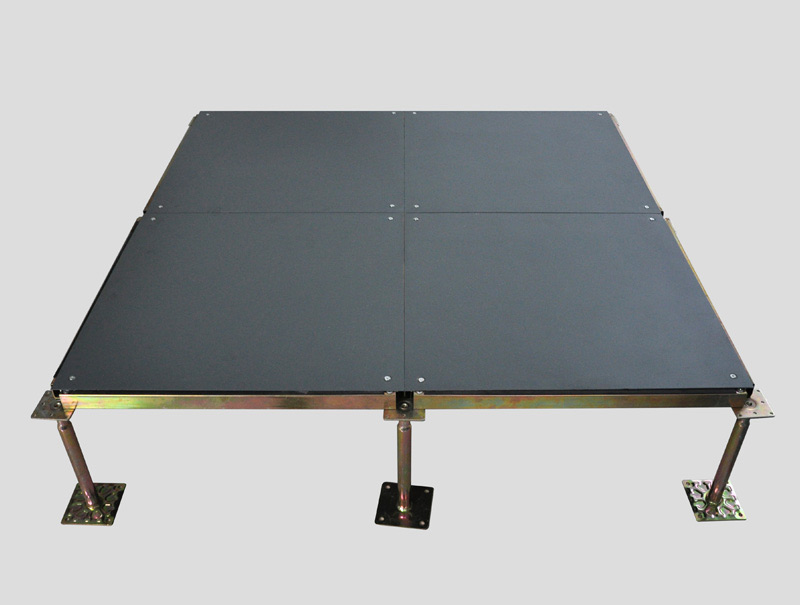

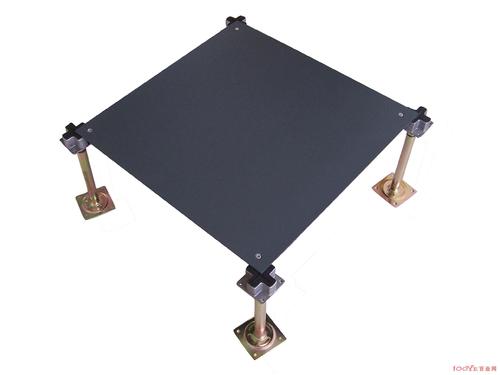

本工程选用的架空地板为四角支承式，即地板的四角直接铺设在支撑上的安装方式，重点由地板块、支撑、缓冲垫等形成，每块地板均能移动自如，可以和其他板块对换地位。
3.网络架空地板技术参数表
|
承重类型 及代号 |
集中荷载 |
滚动荷载(滚动10000次) |
||||
|
荷载值N |
挠度mm |
永久变形mm |
荷载值N |
挠度mm |
永久变形mm |
|
|
标准中技术要求 |
≥3550 |
≤2.0 |
≤0.25 |
2950 |
≤2.0 |
≤0.5 |
4.安装模块自平性
|
表面平整度 |
用2M直尺检查空隙≤2.0mm |
|
相邻板块间缝隙 |
≤3.0mm |
|
相邻板块的不平整度 |
≤4.0mm |
|
板块与四周墙面间的缝隙 |
≤3.0mm |
|
板块间的板缝直线度 |
≤0.5‰ |
|
地板面排列 |
排列整齐，行走时无声响、摆动 |
5、产品规范偏差表
|
序号 |
项目名称 |
偏差合格范围或标准要求(mm) |
|
|
|
|
|
|
|
1 |
OA网络地板 |
幅面偏差500×500mm |
0/-0.40mm |
|
2 |
地板厚度 |
±0.30mm |
|
|
3 |
表面平整度 |
<0.60mm |
|
|
4 |
相邻地板垂直度 |
<0.30mm |
|
|
5 |
地板外观质量 |
不开胶、无破损 |
|
|
6 |
支架 |
支架高度H80mm～120mm |
支架可调范围±15mm |
|
7 |
轴向荷载性能 |
>2000kg |
|
|
8 |
支架外观 |
焊接牢固、表面金属防锈层无脱落，无明显疵点变形 |
|
6. 地板环保性能
根据GB 18580-2001标准，地板的甲醛释放量须达E1级环保要求。
6.地板系统燃烧性能技术指标
根据：GB50222-95、GB8624-2006、GB4609-84、GB/T2408-1996、SJ/T11236-2001等标准，地板系统的燃烧性能为A1f1级。
